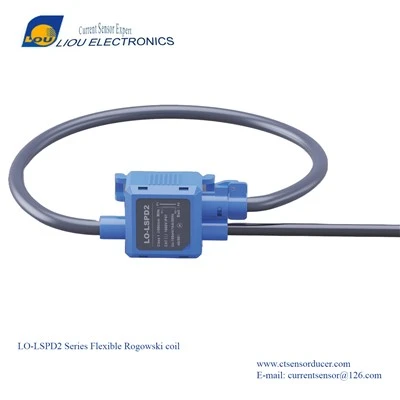

Lankstus Rogowski srovės jutiklio transformatorius LO-CCTLS2
Pavadintas vokiečių fiziko Walterio Rogowskio vardu, „Rogowski“ ritė yra lankstus srovės transformatorius, naudojamas kintamos srovės (AC) išmatuoti įvairiose galios stebėjimo programose ., kaip ir kitos rūšies dabartiniai transformatoriai, Rogowski ritė paprastai yra įdiegta į elektros plokštelę arba perjungimo, o po to tiesiogiai sujungiamas arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai. matavimai .
- produkto pristatymas
>Aprašymas:
Pavadintas vokiečių fiziko Walterio Rogowskio vardu, „Rogowski“ ritė yra lankstus srovės transformatorius, naudojamas kintamos srovės (AC) išmatuoti įvairiose galios stebėjimo programose ., kaip ir kitos rūšies dabartiniai transformatoriai, Rogowski ritė paprastai yra įdiegta į elektros plokštelę arba perjungimo, o po to tiesiogiai sujungiamas arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai, arba netiesiogiai. matavimai .
>Paraiška
- Antrinės paskirstymo pastotės
- Paskirstymo transformatoriaus stebėjimas
- Phasor matavimo vienetai (PMU)
- Komerciniai ir pramoniniai pastatai
- Matavimas ir skardinis
- Paklausos atsakymas (DR)
- Paskirstymo sistemos įranga
>Standartai
- IEC 61010-1: 2010
- IEC 61010-2-32: 2012
- IEC 61869-10: 2017
- UL 61010-1: 2012
>Elektros specifikacijos:
|
Elektros specifikacijos |
|
|
10% -100% tikslumas |
5% (be integratoriaus) 1% (w/ integrator 45-65 Hz) |
|
Fazės klaida |
W ± 1 laipsnis (45-65 Hz) w ± 10 laipsnis (20 khz) |
|
10% -100% linijiškumas |
0.50% |
|
Integratoriaus maitinimo šaltinis |
15-30 vdc |
|
Atsakymo pralaidumas |
1Hz -1 MHz |
|
Ritės pjūvio skersmuo |
W7,8 mm |
|
Kabelio ilgis |
2 metrai arba pagaminti pagal užsakymą |
|
Aukštis |
2000M |
|
Apsaugos lygis |
IP65 |
|
Ritės medžiaga |
Silicio guma |
|
Antrinis kabelio tipas |
Ekranuota viela arba pritaikyta |
|
Dielektrinis stiprumas |
2kvac/min |
|
Atsparumas izoliacijai |
DC500V/100MΩ |
|
P/N |
Įvestis (A) |
Išvestis |
Tikslumas |
Matmenys (mm) |
|
|
Φ1 |
Φ2 |
||||
|
Lo-ctls2 |
0-300 ka |
100mv 50mv 4-20 MADC 0-5V 0-1A Pritaikytas |
1.0 5.0 |
80 |
7.8
|
|
100 |
|||||
|
150 |
|||||
|
200 |
|||||
|
300 |
|||||
|
400 |
|||||
>Matmenys:
„Wuxi Liou Electronics Co Ltd“
